ASEMI【實用】開關電源“關鍵整流元器件”的電壓應力分析！
返回列表來源：ASEMI 作者：ASEMI-NEYA 發布日期：2011.12.31 瀏覽：-摘要：開關電源需要做雷擊浪涌試驗，所以一般整流橋都選擇1000V的整流橋...

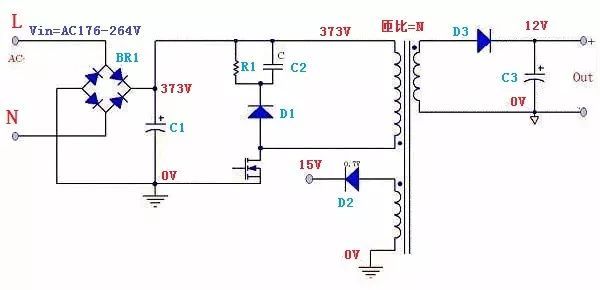

在測試和計算之前首先設定一下，電路圖設計如上，主要參數如下：
輸入電壓：Vin=AC176-264V
輸出電壓：Vout=12V
Vcc電壓：Vcc=15V
變壓器匝比：N
下面對圖片中的整流橋元器件進行應力計算。

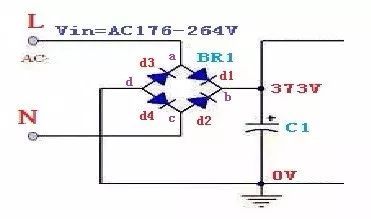

整流橋如上圖體內由4個二極管構成：d1，d2，d3，d4。應惡劣的情況下是在輸入電壓max的時候，即，Vin=264Vac。

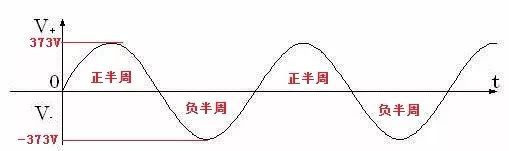

所以C1上兩端的電壓373V。輸入電壓波形如下圖
當輸入電壓處于正半周時，BR1體內二極管d1和d4導通不承受高電壓，d2和d3截止承受的高電壓，d2電壓應力為b點電位減去c點電位，d3電壓應力為a點電位減去d點電位。
正半周a、b、c、d點的電位相對于大電容地分別為：373V、373V、0V、0V
d2應力=b-c=373V-0V=373V
d3應力=a-d=373V-0V=373V
輸入電壓進入負半周時同理可得d1和d4的應力為373V。即電路中整流橋的工作應力為373V
由于開關電源需要做雷擊浪涌試驗，所以一般整流橋都選擇1000V的整流橋。
